業內最高標準卡盤，性能穩定；高強度籠式焊接床身，抗變形，支持多種管材加工，精度高

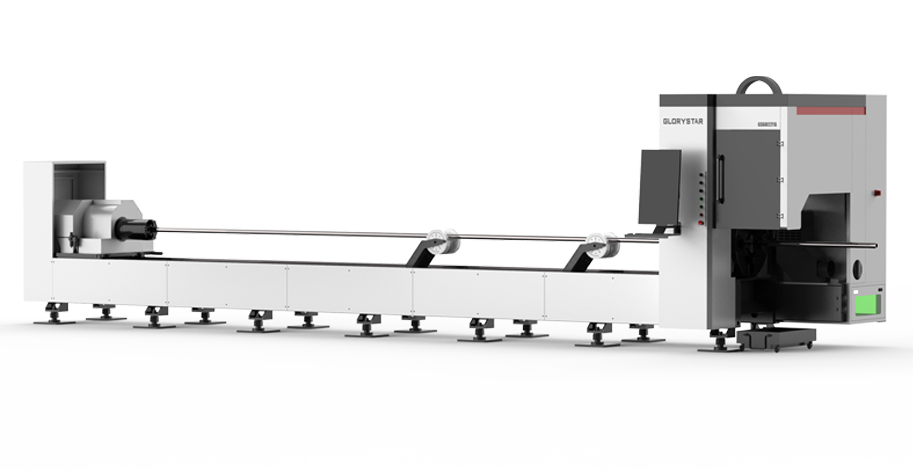

勝利之星系列 VS/VA-TG 功率：1000-6000W 按需定制
更多精彩請點擊觀看視頻
● 業內最高標準卡盤，性能更穩定
● 高強度籠式結構焊接床身，抗變形，機床壽命長
● 支持多種管材加工，切割精度高
業內最高標準卡盤
安全性高——卡盤內孔大、自動上下料安全性高
穩定性強——整體式內置驅動結構，大大提升傳動準確性和穩定性
精度頂尖——滾筒精度0.005mm，裝夾精度<0.1mm
防塵效果好——齒輪內置，避免切割粉塵進入
噪聲小——行業頂尖磨齒精度
慣量小——實現高速加工、滿足小管件快速切割
尾料少——可最大限度深入配套前卡，實現超短尾料切割
夾持力強——卡爪采用特殊摩擦面，保證夾持管件不滑脫
剛性高——炮筒式結構設計，支撐剛性高，穩定性強
異型管夾持——支持多種型材，保持管件不滑脫
業內最高標準床身，壽命長
高強度籠式結構焊接床身 → 高溫退火，長久存放 → 龍門銑加工，抗震，抗扭，抗變形
自主研發智能切割系統
1、可自動測量管材偏差，提高切割精度；
2、專用切管數控系統，支持?jǐn)帱c(diǎn)定位、續切、拐角工藝設定等功能；
3、搭配專用切管套料軟件，支持單零件、多零件套料、共邊、自動排序等功能。
支持多種型材加工
技術參數
：技術參數
| 名稱: | VS6036TG參數 | VS6024TG參數 | VS6022TG參數 | VS6012TG參數 |
| 管材最大長度 | 6500mm*360mm | 6000mm*230mm | 6000mm*220mm | 6300mm*120mm |
| 重復定位精度 | ≤0.03mm | ≤0.03mm | ≤0.03mm | ≤0.03mm |
| 定位精度 | ≤0.05mm | ≤0.05mm | ≤0.05mm | ≤0.05mm |
| 最大定位速度 | 50m/m1n | 80m/m1n | 80m/m1n | 80m/m1n |
| 最大加速度 | 0.5G | 1.0G | 1.0G | 1.5G |
| 卡盤最高轉速 | 50r/m1n | 70r/m1n | 70r/m1n | 160r/min |
| 管材重量 | ≤1000Kg | ≤260Kg | ≤200Kg | ≤120Kg |
| 機床重量 | 6T | 3.5T | 3.5T | 3.0T |
| 機床占地面積 | 10000mm*2500mm | 10000mm﹡ 2500mm | 10000mm﹡ 2500mm | 9000mm *2700mm |
| 電源輸入規格 | 380VAC, 50Hz | 380VAC, 50Hz | 380VAC, 50Hz | 380VAC， 50Hz |
| 管材加工范圍 | 圓管：Φ30mm-Φ360mm 方管：30mm﹡30mm350mm﹡350mm | 圓管：Φ10mm-Φ230mm 方管：10mm*10mm-230mm*230mm | 圓管：Φ10mm-Φ220mm 方管：10mm﹡10mm~150mm﹡150mm 橢圓管/平橢圓管短軸：≥15mm,長軸≤210mm 槽鋼：最大20# 工字鋼：最大18# H鋼：最大175﹡90mm | 圓管：Φ10mm-Φ120mm 方管：10mm﹡10mm120mm﹡120mm |
管材要求補充說明
1.管材無嚴重銹蝕，銹蝕影響切割斷面質量。
2.管材前端需平齊，兩端毛刺余高≤5mm。
3.焊接管外部焊縫高度≤0.3m，內腔焊縫高度≤2mm。
4.管材的扭曲、彎曲需滿足《GB/T6728-2017 結構用冷彎空心型鋼尺寸外形重量及允許偏差》。
5.管材彎曲度小于 1mm/lm(4mm/6m)。
6.管材長度方向扭曲度，總扭曲度應小于總長度的0.02%。
7.型材外徑公差不大于外徑的士0.5%，最小0.2mm(按GB/T 17395-2008標準化外徑偏差等級 D4)。
8.在材料誤差的基礎上，工件位置誤差為1T12，形狀輪誤差為IT12。
9.管材壁厚與管材直徑(最大對角線)需滿足:
管徑大于中50時:管直徑1/40≤管材厚度≤管直徑1/10管徑小于中50時:0.8mm<管材厚度≤管直徑1/10彎曲撓度超過相關標準，無法保證切割效果。
樣品展示
