● 全球首創雙床身設計，無懼熱影響，輕松升級激光器功率
● 雙側控制面板，自適應多角度擺放
● 工業機專用空調，恒溫恒濕，性能穩定
● 自動注黃油系統，智能氣壓監測裝置，智能光柵防撞監測
中空+雙層分離床身
行業首創 專利中空+雙層分離床身解決行業難題，
內外床身獨立承重，外床身僅承載外罩和橫梁的動負載，
內床身承載工作臺重量和板材負載以及被超高功率激光照射加熱的熱變形，
從設計上完全規避了精度被大負載和熱變形影響的可能，超長時間保障設備精度。

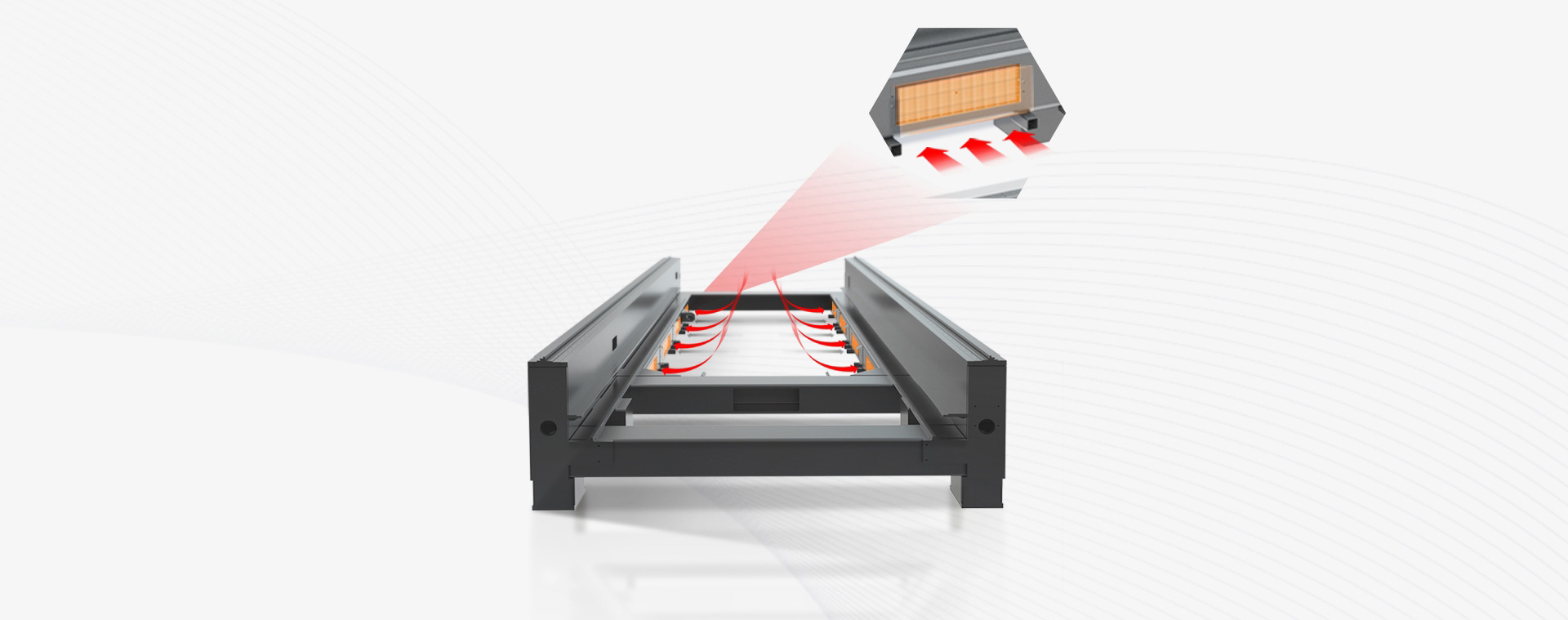

超強抽煙除塵系統，世界一流

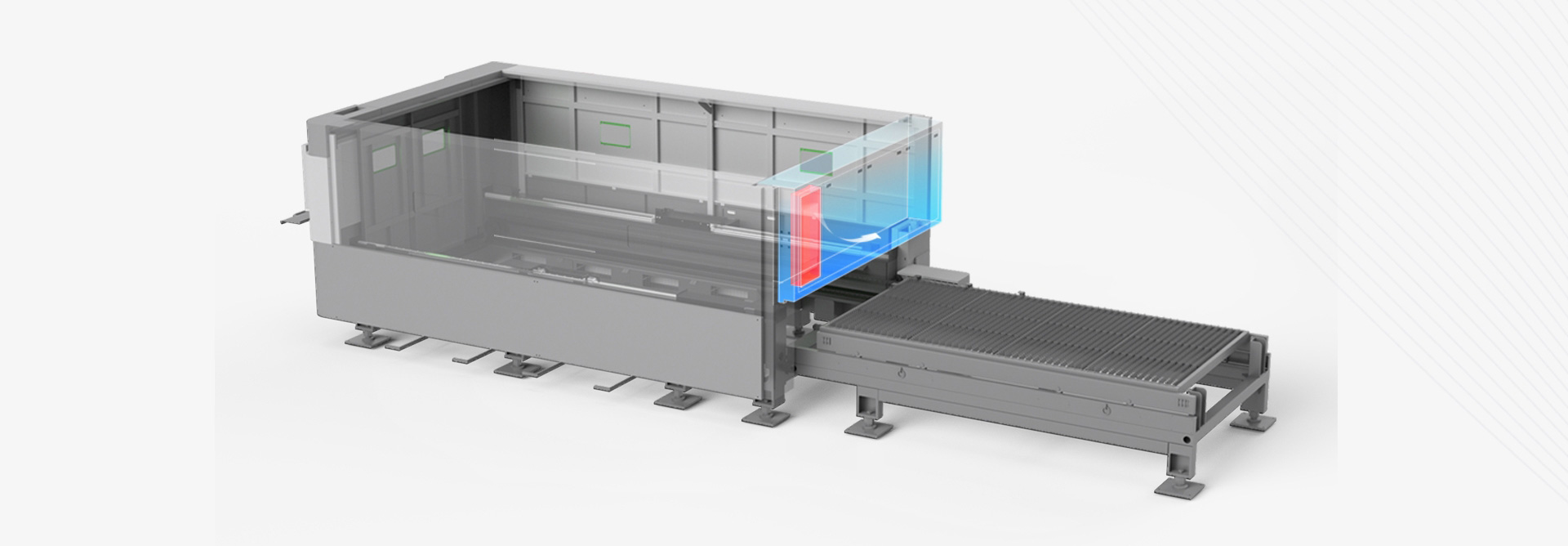

全新標配工業級專用空調
安全首選
自適應多角度擺放
行業獨有雙側控制面板
重要零部件，性能保證
 |  |
| 全自動注黃油系統 | 氣源壓力監測裝置和電氣比例閥 |
更適合齒條導軌潤滑，且不易腐蝕防塵罩
避免滑塊憋死，傳動系統磨損和運動精度下降 | 當氣體耗盡，機器會報警停止
有效預防氣壓不足導致機器故障甚至引起火災 |
 |  |
光纖專用高速分割拖鏈和電纜 | 防塵罩 |
防止高速運轉斷線起旋
防止強弱電磁干擾 | 三重防護--防火，防油，防塵
有效延長導軌和絲桿的壽命 |
技術參數
| 幅面代號(單位) | 3015 | 4015 | 4020 | 6015 | 6020 | 6025 | ||
| 最大材料幅面(毫米) | 3000*1500 | 4000*1500 | 4000*2000 | 6000*1500 | 6000*2000 | 6000*2500 | ||
| X軸行程(毫米) | 1520 | 1520 | 2020 | 1520 | 2020 | 2520 | ||
| Y軸行程(毫米) | 3030 | 4030 | 4030 | 6030 | 6030 | 6030 | ||
| Z軸行程(毫米) | 290 | |||||||
| X/Y 軸定位精度 | ≤0.05mm/m | |||||||
| X/Y 軸重復定位精度 | ≤±0.03mm | |||||||
| 最大合成定位速度 | 150m/min | |||||||
| 最大加速度 | 2G | |||||||
| 切口縫寬 | 0.1mm-0.5mm(板厚3mm以下的實測值) | |||||||
| 切口粗糙度 | Ra3.2um-Ra25.4um(板厚3mm以下的實測值) | |||||||
| 最大切割厚度范圍 | 參考后面工藝參數表 | |||||||
| 最小設定單位 | 0.001mm | |||||||
| 機床占地面積(毫米) | 9800*4500 | 12000*4500 | 12000*5000 | 16150*4500 | 16150*5000 | 16150*5000 | ||
| 主機體積(毫米) | 8850*2770*2050 | 10750*2770*2050 | 10750*3310*2050 | 15200*2720*2050 | 15200*3310*2050 | 15200*3810*2050 | ||
| 數控系統 | 柏楚(CYPCUT) /(選裝Glorystar系統) | |||||||
| 顯示器 | 27"LCD | |||||||
| 傳動方式 | 齒輪齒條雙驅 | |||||||
| 工作臺最大承重(噸) | 1.4 | 1.7 | 2.2 | 2.5 | 3.2 | 4.1 | ||
| 總裝機耗電功率(約) | 1500W | 20KW | ||||||
| 3000W | 27KW | |||||||
| 6000W | 42KW | |||||||
| 12000W | 65KVA | |||||||
| 電源要求 | AC380V,50Hz;3P+N+PE | |||||||
| 總電源防護等級 | IP54 | |||||||
| 說明 | 公司提供產品根據研發進程，不定時進行優化，升級，本技術說明適用大多數機型。 客戶采購產品隨指定配置有差別，本說明書不做機器設備的合同交付確認。 | |||||||
