地軌式分段床身，智能交換臺，高效切割；業界最大Z軸行程和高度，可切割400MM以內的方通和槽鋼

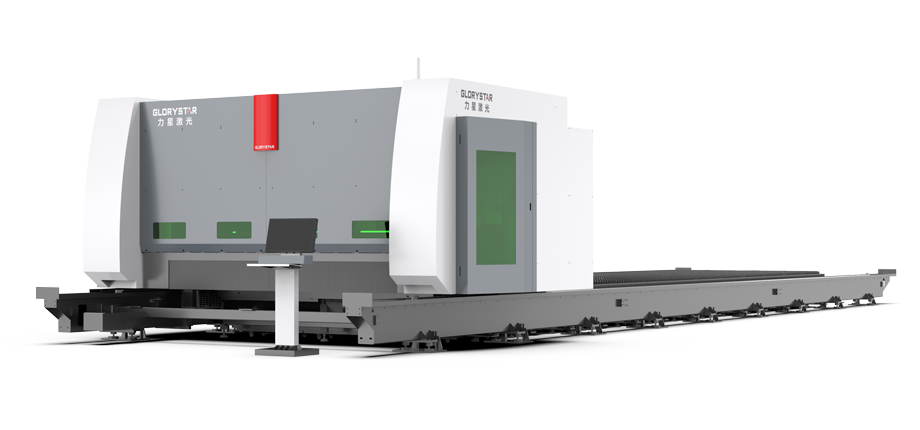

榮耀之星系列 GS-CEL 功率：8000-30000W 按需定制
更多精彩請點擊觀看視頻
● 大幅面分段床身，自由定制加工范圍
● 業界最大Z軸行程和高度，可切割400MM以內的方通和槽鋼
● 高負壓自動分區除塵，高效環保
● 行業獨有的防撞檢測裝置，智能保護

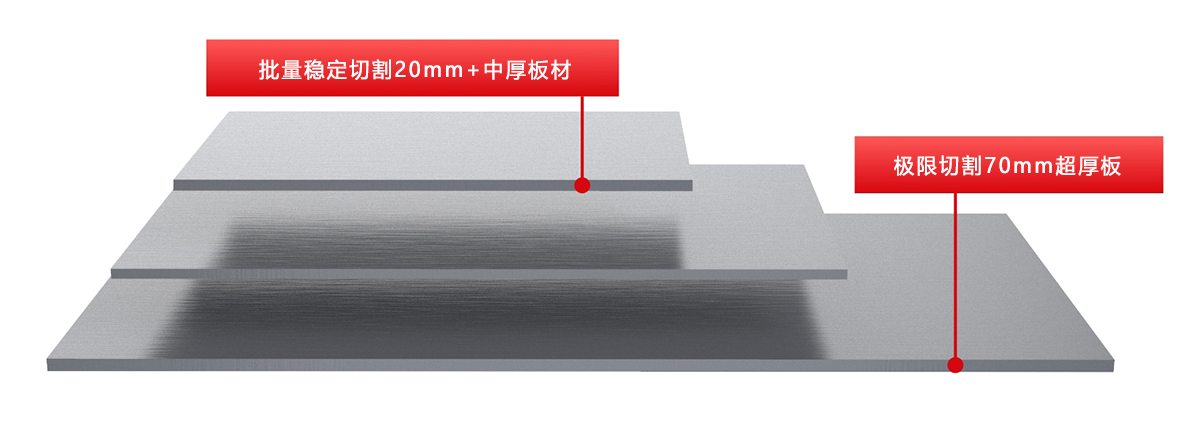

大幅面厚板切割

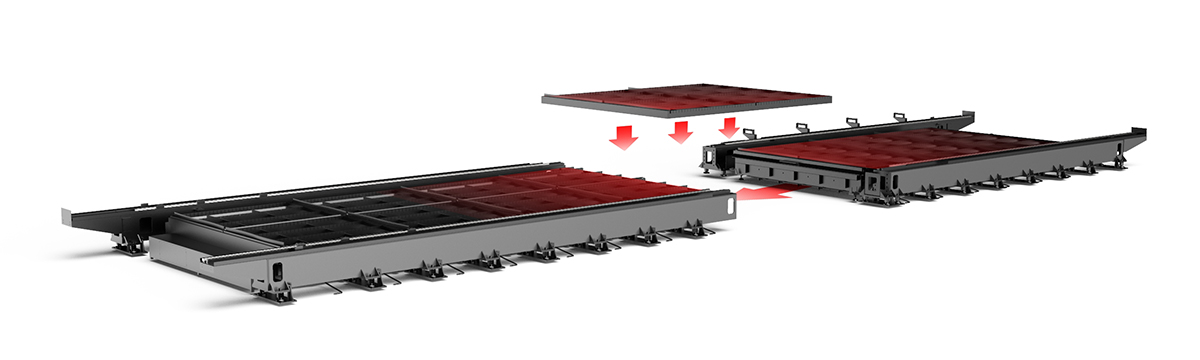

地軌式分段床身，隨心定制加工幅面

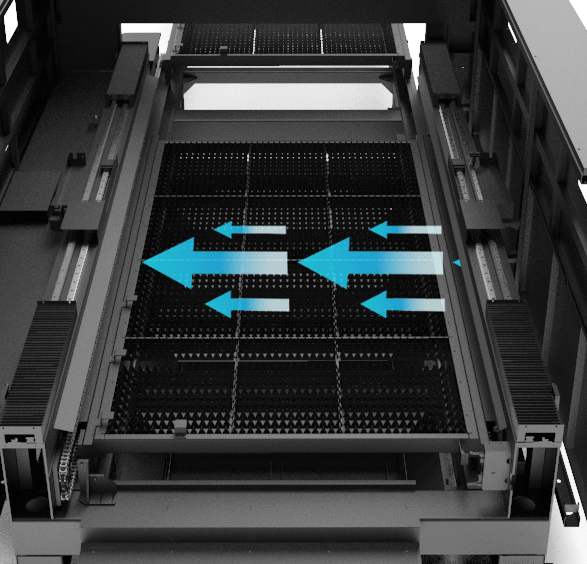

高負壓自動分區除塵設計
智能光柵，安全生產
技術參數
| 類別 | 技術規格 | |||
| 產品型號 | GS-13030L | GS-16035L | GS-25035L | |
| 最大加工尺寸 | 13000×3000 （坡口切： 12500×2500) | 16000×3500 （坡口切： 15500×3000) | 25000×3500 （坡口切： 24500×3000) | |
| 最大工作臺負載 | 20t（均勻承載） | 35t（均勻承載） | 55t（均勻承載） | |
| 加工能力 | 詳見加工工藝表 | 詳見加工工藝表 | 詳見加工工藝表 | |
| 軸 行 程 | X-軸 | 3050 mm | 3550 mm | 3550 mm |
| Y-軸 | 13050 mm | 16050 mm | 25050 mm | |
| Z-軸 | 450mm | 450mm | 450mm | |
| X/Y軸定位精度 | ±0.03 mm/m（注1） | |||
| X/Y軸重復定位精度 | ±0.02 mm | |||
| 最大合成速度 | 110m/min | |||
| 加速度 | 1.2G（注2） | |||
| 驅動方式 | X\Y軸齒輪齒條，Z軸滾珠絲桿 | |||
| 最小設定單位 | 0.001mm | |||
| 機床占地面積（毫米） | 18500*6500 | 22500*7000 | 33000*7000 | |
| 主機體積（毫米） | 16800*5120*2200 | 20500*5620 *2200 | 30800*5620*2200 | |
| 控制系統 | FSCUT（柏楚） | |||
| 顯示器 | 27"LCD（非觸摸） | |||
| 總裝機電容量（約） | 12000W | 10OKVA | ||
| 20000W | 150KVA | |||
| 30000W | 200KVA | |||
| 40000W | 300KVA | |||
| 60000W | 400KVA | |||
| 電源要求 | AC380V/50Hz；3P+N+PE（電壓波動范圍：土5%） | |||
| 總電源防護等級 | IP54 | |||
| 注1：只有正確將機床安裝在按照要求的基礎上才能實現。 注2：為機床能達到的最大加速度，非加工加速度。 | ||||

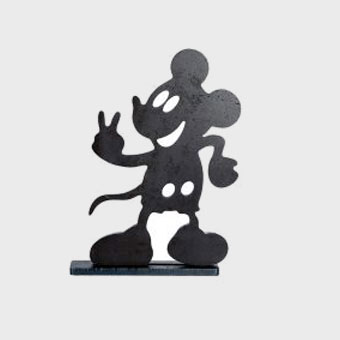

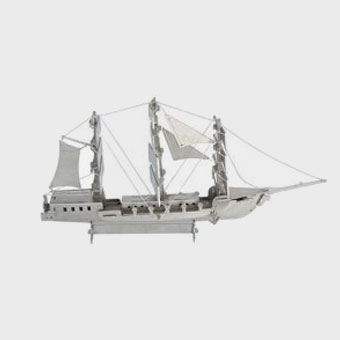

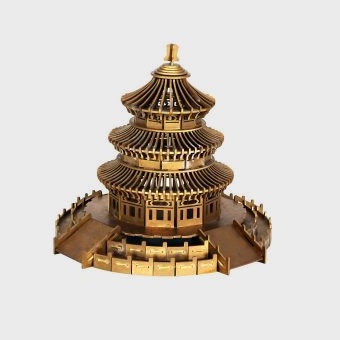

樣品展示
