更厚、更快、更省、超強性能讓切割無所畏懼
● 世界一流專利抽煙除塵系統，高效環保
● 行業獨有智能安全光柵
● 首創模組化工作臺
● 智能工業4.0開放系統

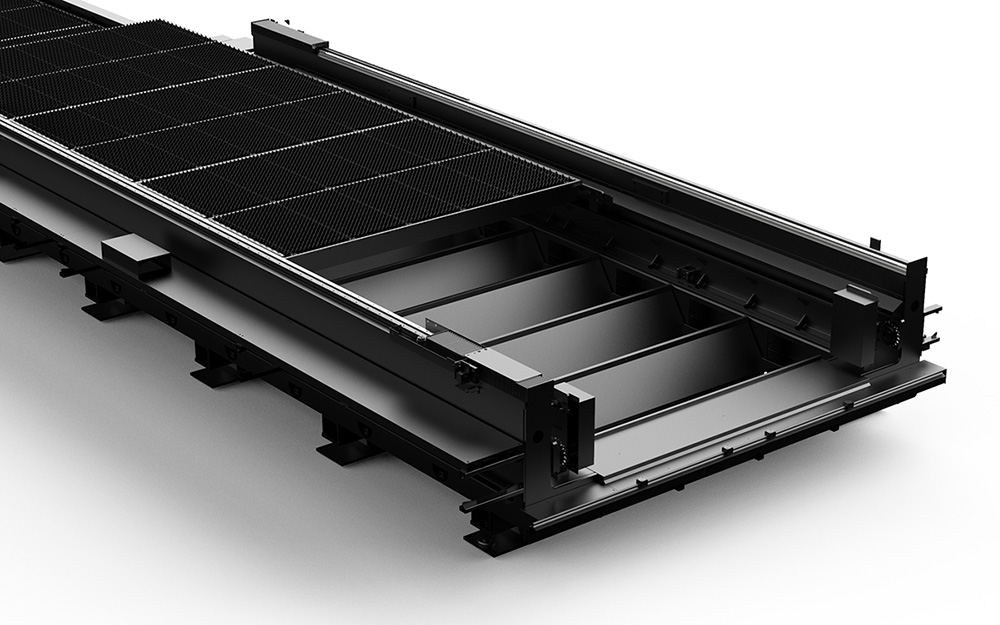

雙支撐設計，承重分離

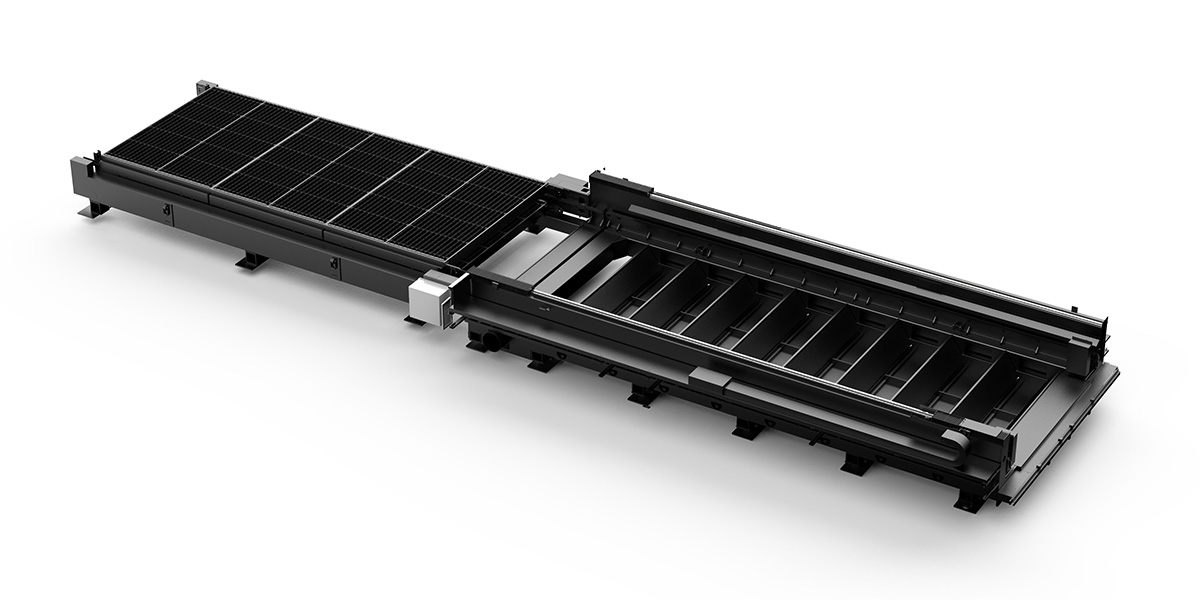

更強床身，性能穩定

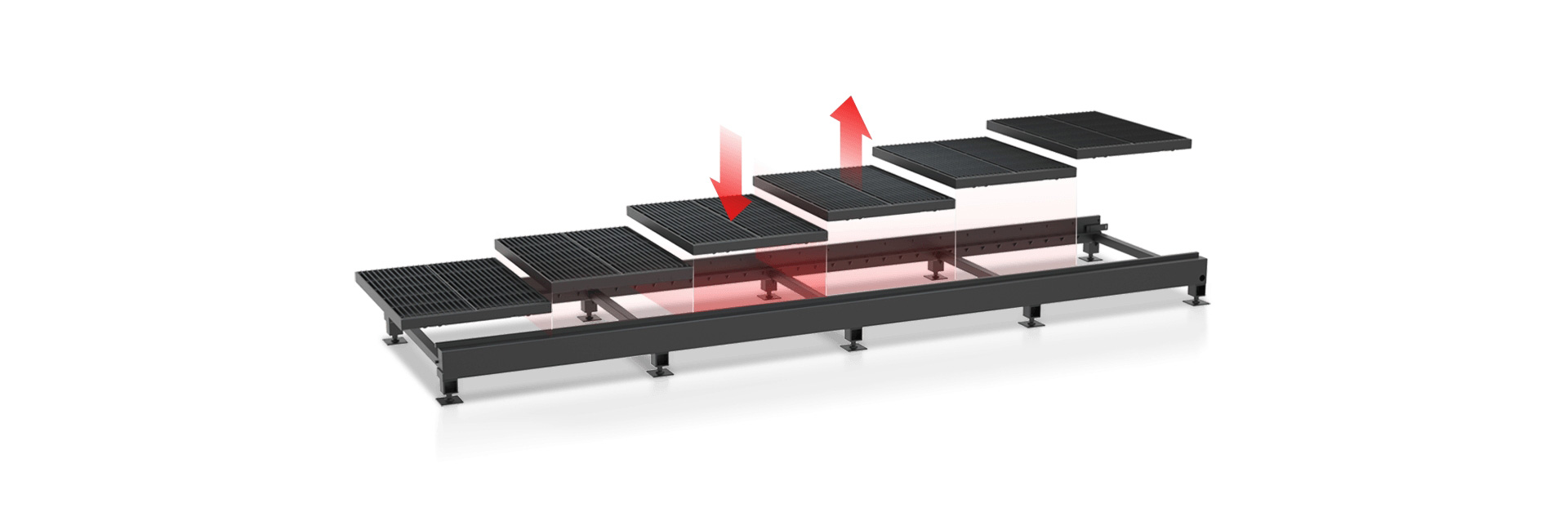

行業首創工作臺模組化設計

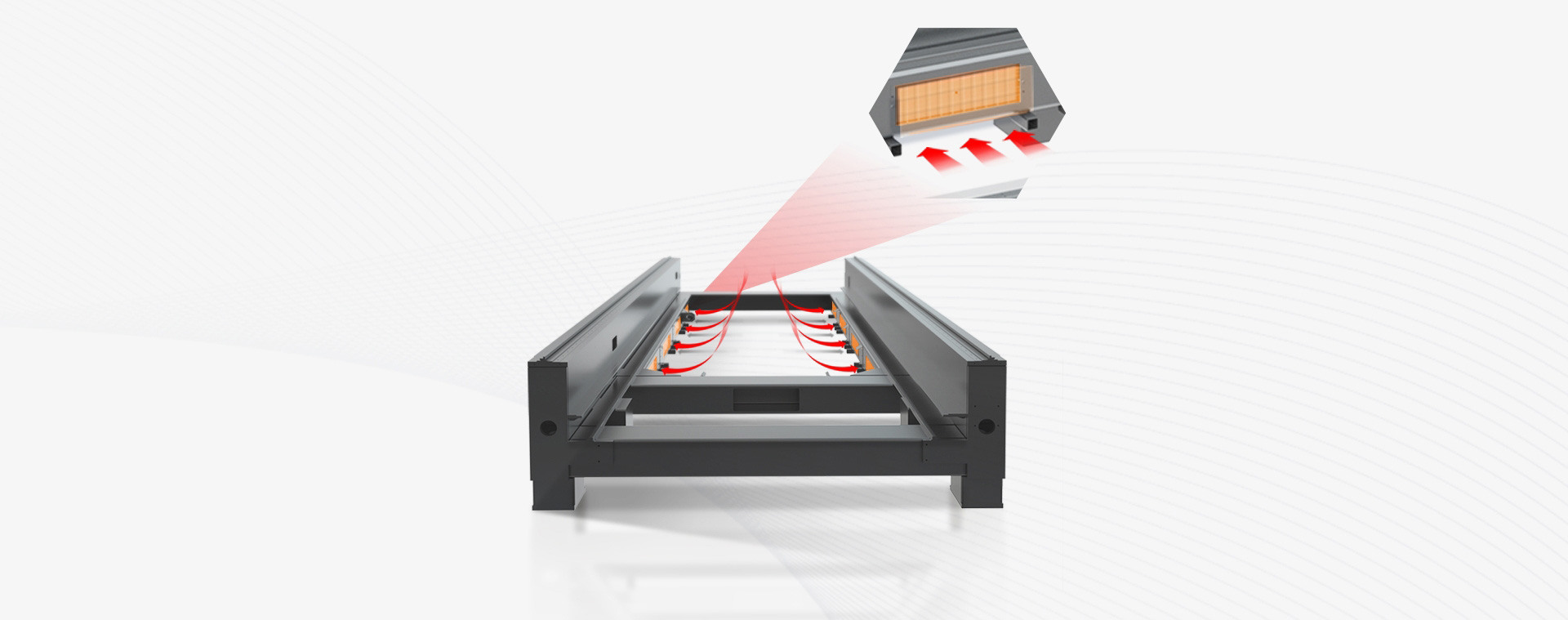

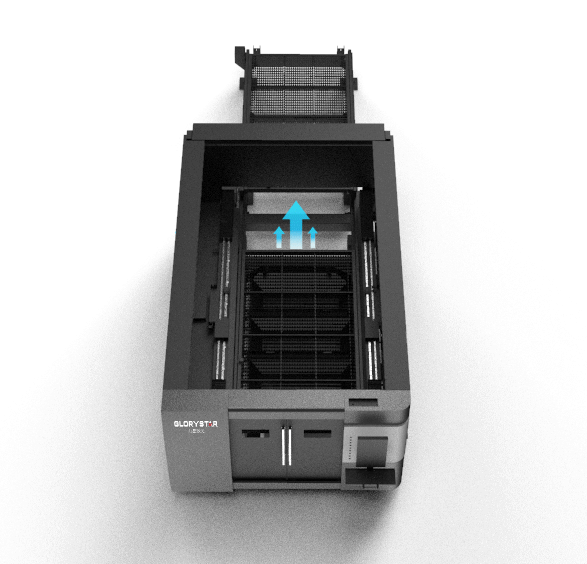

環保除塵

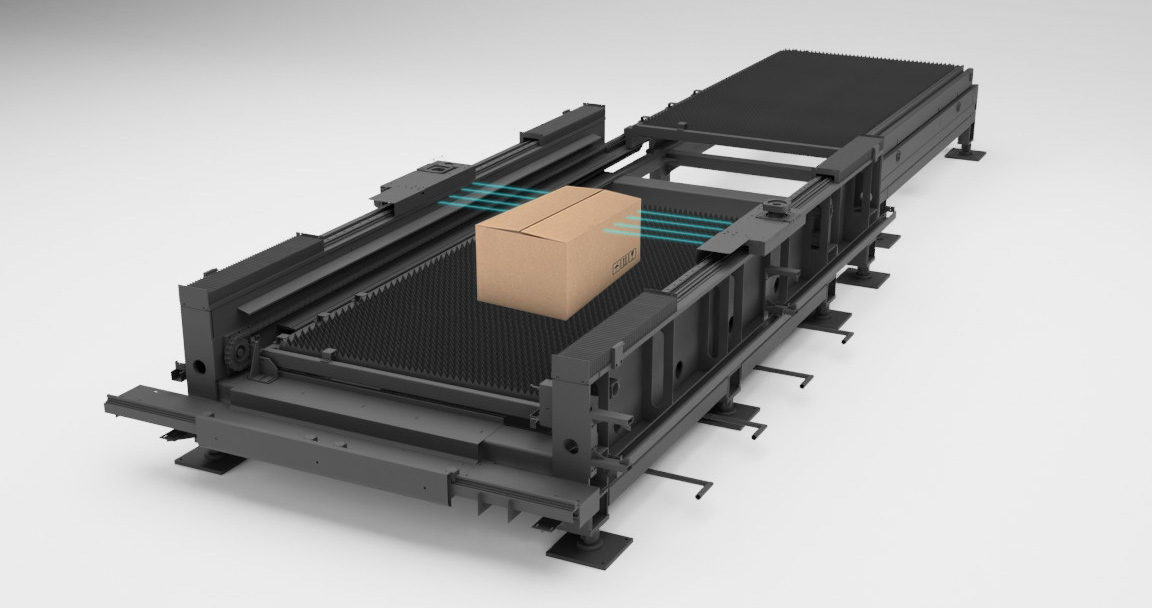

安全首選
自適應多角度擺放

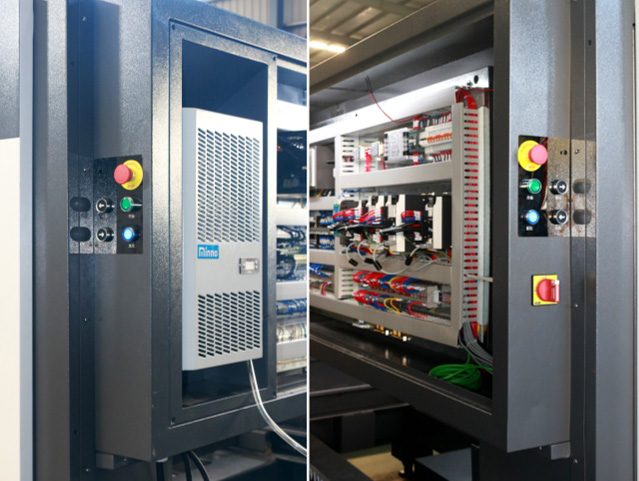

行業獨有雙側控制面板
重要零部件，性能保證
 |  |

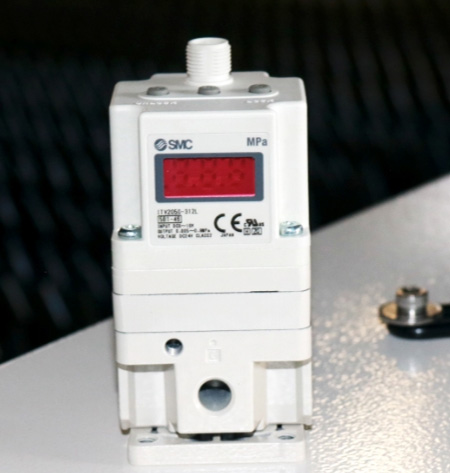

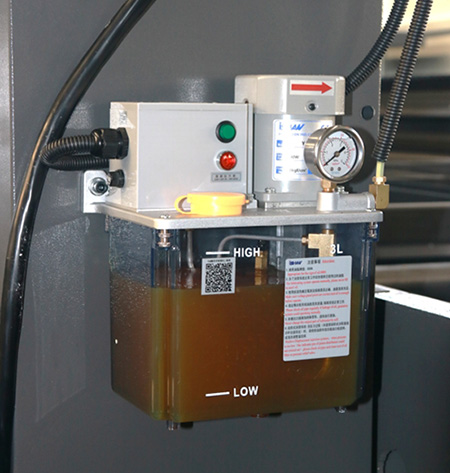

| 全自動注黃油系統 | 氣源壓力監測裝置和電氣比例閥 |
更適合齒條導軌潤滑，且不易腐蝕防塵罩
避免滑塊憋死，傳動系統磨損和運動精度下降 | 當氣體耗盡，機器會報警停止
有效預防氣壓不足導致機器故障甚至引起火災 |
 |  |

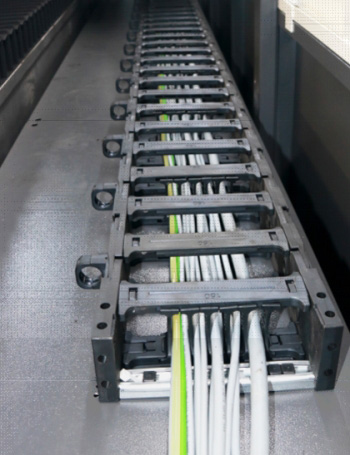

光纖專用高速分割拖鏈和電纜 | 防塵罩 |
防止高速運轉斷線起旋
防止強弱電磁干擾 | 三重防護--防火，防油，防塵
有效延長導軌和絲桿的壽命 |
技術參數
| 幅面代號(單位) | 3015 | 4015 | 4020 | 6015 | 6020 | 6025 |
| 最大材料幅面(毫米) | 3000×1500 | 4000×1500 | 4000×2000 | 6000×1500 | 6000×2000 | 6000×2500 |
| X軸行程(毫米) | 1550 | 1550 | 2050 | 1550 | 2050 | 2550 |
| Y軸行程(毫米) | 3050 | 4050 | 4050 | 6050 | 6050 | 6050 |
| Z軸行程(毫米) | 290 | 290 | 290 | 290 | 290 | 290 |
| X/Y 軸定位精度 | ≤0.03mm/m | |||||
| X/Y 軸重復定位精度 | ≤±0.02mm | |||||
| 最大合成定位速度 | 170m/min | |||||
| 最大加速度 | 2.8G | |||||
| 切口縫寬 | 0.1mm-0.5mm(板厚3mm以下的實測值) | |||||
| 切口粗糙度 | Ra3.2um-Ra25.4um(板厚3mm以下的實測值) | |||||
| 最大切割厚度范圍 | 參考后面工藝參數表 | |||||
| 最小設定單位 | 0.001mm | |||||
| 機床占地面積(毫米) | 10100*4000 | 12200*4000 | 12200*4500 | 17560*4000 | 17560*4500 | 17560*5000 |
| 主機體積(毫米) | 9100*3120*2200 | 11200*3120*2200 | 11200*3620*2200 | 16560*3120*2200 | 16560*3620*2200 | 16560*4120*2200 |
| 數控系統 | FSCUT (柏楚) | |||||
| 顯示器 | 27"LCD | |||||
| 傳動方式 | 齒輪齒條雙驅 | |||||
| 工作臺最大承重(噸) | 1.4 | 1.9 | 2.5 | 2.8 | 3.7 | 4.7 |
| 總裝機電容量(約) | 3000W | 27KW | ||||
| 6000W | 42KW | |||||
| 12000W | 120KW | |||||
| 電源要求 | AC380V,50/60Hz;3P+N+PE | |||||
| 總電源防護等級 | IP54 | |||||
| 說明 | 公司提供產品根據研發進程，不定時進行優化，升級，本技術說明適用大多數機型。 客戶采購產品隨程定配置有差別，本說明書不做機器設備的合同交付確認。 | |||||

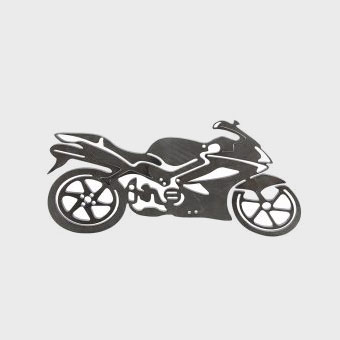

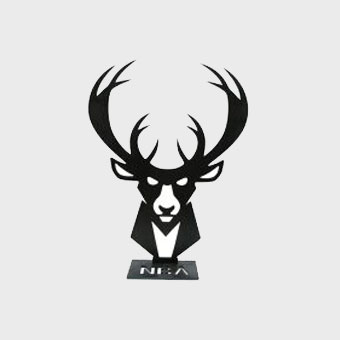

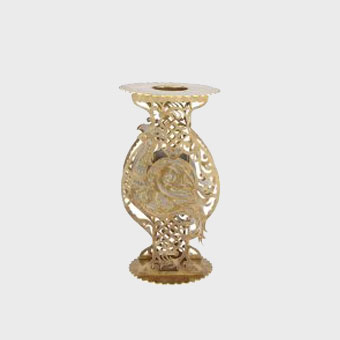

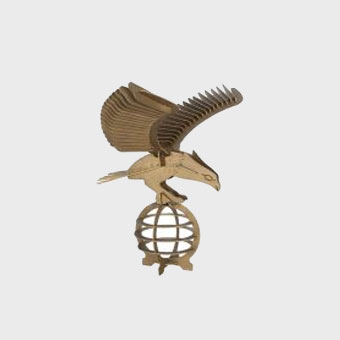

樣品展示
