不銹鋼切割的焦點(diǎn)與切割面關(guān)聯(lián)

  當(dāng)我們談?wù)?a href="http://m.butielan.cn/jinshujiguangqiegeji/linghang.html" target="_self">金屬激光切割機(jī)在切割不銹鋼時(shí)，焦點(diǎn)（即能量最集中的點(diǎn)）的位置起著重要的作用。不銹鋼切割主要包括氣化切割和融化切割，切割過(guò)程中，我們是靠氣體將不銹鋼融化后吹走。因此，焦點(diǎn)通常位于板材的中部或底部。

焦點(diǎn)過(guò)高的影響

  如果焦點(diǎn)位置太高，能量無(wú)法充分傳遞到底部，導(dǎo)致底部的能量不足。這種情況下，底部無(wú)法將光線或熔渣順暢排出，從而無(wú)法完全切透材料，形成類似撕裂的狀態(tài)。這種情況就是焦點(diǎn)過(guò)高的典型表現(xiàn)。如果你看到切割面有這種紋路，那么很可能是焦點(diǎn)過(guò)高，應(yīng)該將焦點(diǎn)調(diào)整到板材底部。

 焦點(diǎn)過(guò)低的影響

  相反，如果焦點(diǎn)過(guò)低，如貼近板材底部或在板材底部以下，那么板材上部的能量就會(huì)不足。能量不足會(huì)導(dǎo)致切割面產(chǎn)生分層，甚至比分層更嚴(yán)重的狀況。最關(guān)鍵的是，切割面上部會(huì)呈現(xiàn)出撕裂狀，紋路并不是順暢的。如果焦點(diǎn)再低，可能甚至?xí)胁煌福敲丛泳蜁?huì)從上面反彈回來(lái)。

焦點(diǎn)位置的變化

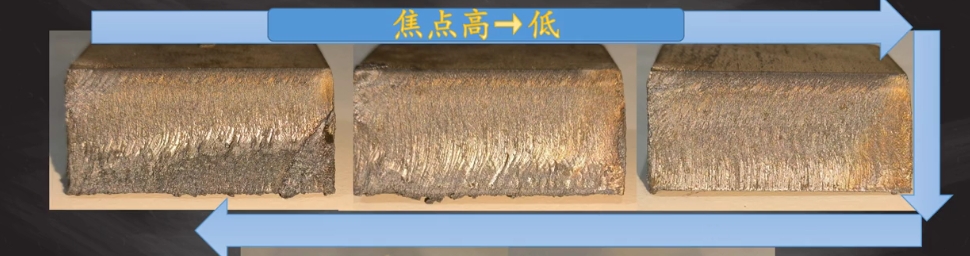

  我們可以通過(guò)一系列的實(shí)驗(yàn)觀察焦點(diǎn)位置從高到低的變化。首先，如果焦點(diǎn)過(guò)高，我們可以明顯看到切割面底部出現(xiàn)撕裂狀況。然后，我們逐漸降低焦點(diǎn)，發(fā)現(xiàn)底部的撕裂現(xiàn)象有所減輕，但仍然存在。當(dāng)我們繼續(xù)降低焦點(diǎn)時(shí)，會(huì)發(fā)現(xiàn)切割面變得更加清晰，基本沒(méi)有渣子。然而，如果焦點(diǎn)過(guò)低，我們會(huì)發(fā)現(xiàn)切割面中間出現(xiàn)撕裂狀紋路，感覺(jué)仿佛快要切不透一樣。如果焦點(diǎn)再低，切割面就會(huì)出現(xiàn)嚴(yán)重的分層和撕裂狀態(tài)。

  在實(shí)際切割中，我們可以根據(jù)切割樣件來(lái)判斷焦點(diǎn)的位置，以確定應(yīng)該將焦點(diǎn)往上調(diào)還是往下調(diào)。總的來(lái)說(shuō)，對(duì)不銹鋼的切割，激光切割機(jī)焦點(diǎn)的位置對(duì)切割面的形狀和質(zhì)量有著直接的影響。理解和掌握這種關(guān)聯(lián)關(guān)系，對(duì)優(yōu)化切割過(guò)程和提高切割質(zhì)量具有重要的意義。
